Dagiti Electronic Shelf Labels (ESL) ti mangbalbaliw no kasano nga imanehar dagiti aglaklako ti panagpresyo. Ti proseso ti pannakaipasdek ti mangikeddeng no ti maysa a tiendaan ket makagun-od iti kompetitibo a pagimbagan wenno tawidenna ti nangina a dadagsen ti pannakamantener.
Dagiti Pangrugian ti Arkitektura ti Sistema

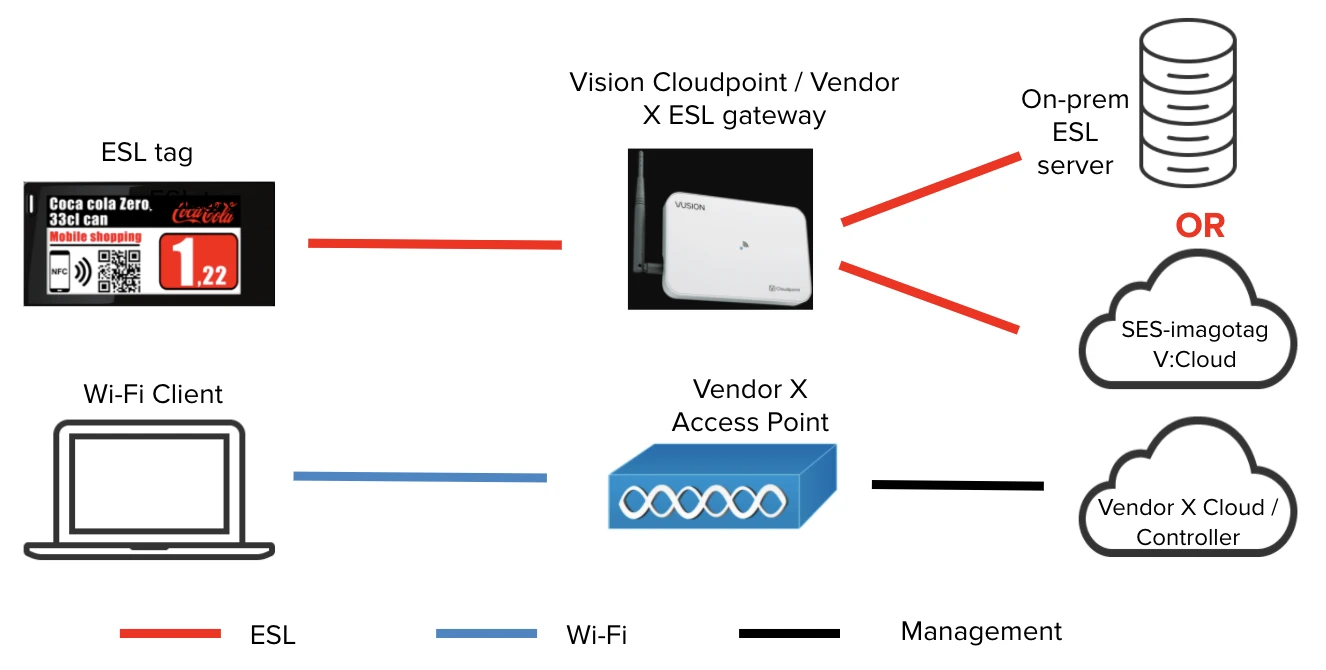

Ti sistema ti ESL ket buklen ti uppat nga agdepende a paset. Ti pannakaawat iti relasionda lapdanna dagiti nagastos a biddut a maulit-ulit nga aramiden dagiti team.

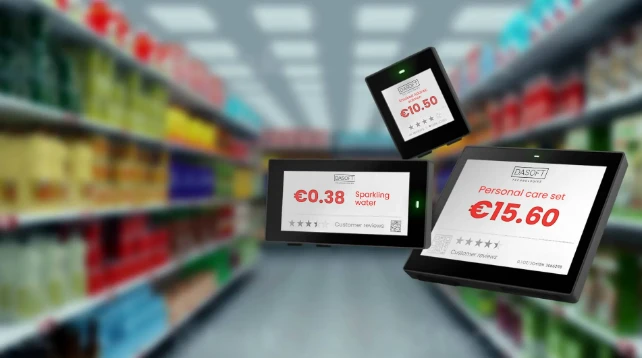

Dagiti Elektronika nga Etiketaagusar iti teknolohia ti electrophoretic display. Dagiti mikrokapsula a naglaon kadagiti nakargaan a nangisit ken puraw a partikulo ket umakar iti sidong ti naipakat a boltahe, a mangpataud kadagiti natalinaay a ladawan nga agtalinaed nga awan ti bileg. Daytoy a pisika ket mangpabalin ti biag ti bateria a mangsaklaw iti 3-5 a tawen iti sidong dagiti gagangay a kasasaad ti panagpataray-Ti serye ti Nebular ni Hanshow ket kankanayon a mangdungpar iti 5-tawen a marka, bayat a dagiti sumagmamano a badyet nga Insik a managpartuat ket dandani dida makaaramid daytoy iti 2.5 a tawen. Dagiti kadakkel ti display ket manipud iti 1.54 a pulgada para kadagiti gagangay nga igid ti estante aginggana iti 12.2 a pulgada para kadagiti promosion ti end-cap.

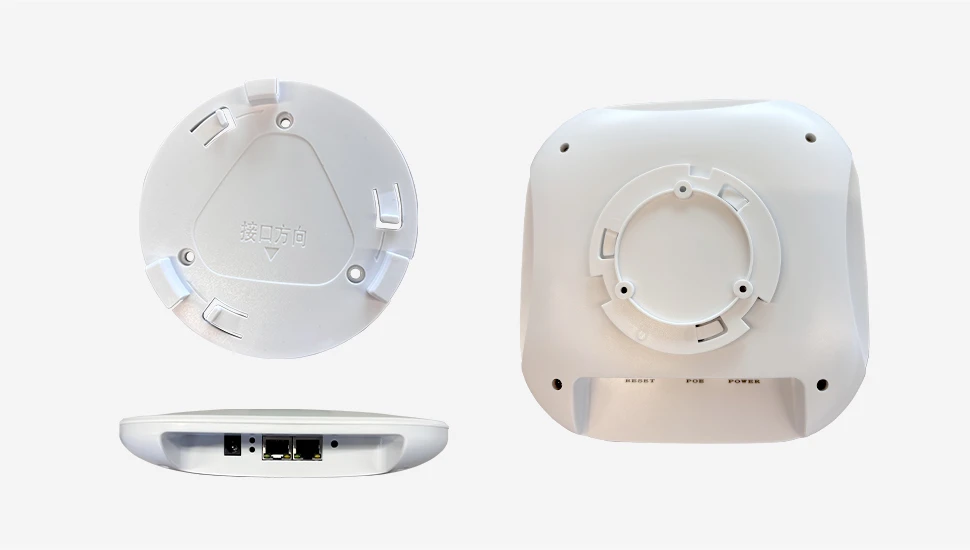

Dagiti Estasion ti Base (Dagiti Punto ti Panagserrek) .rangtay ti imprastruktura ti network ken komunikasion ti wireless label. Ti sistema ti VUSION ti SES-imagotag ket agtartaray iti 2.4GHz, bayat nga agus-usar ti Pricer iti tagikua nga inpranalabaga/RF a mestiso kadagiti sumagmamano a modelo. Tunggal batayan nga estasion ket mangiturturay kadagiti ginasut aginggana kadagiti rinibu nga etiketa iti uneg ti radius ti sakupna-SES-imagotag ket mangibagbaga ti 15,000 iti tunggal maysa a puntos ti panagserrek, ngem ti realistiko a bilang ket 2,000-3,000 iti napuskol nga aglawlaw ti panagtagilako sakbay a mangrugi nga agparang dagiti saan a maakseptar a panagbaba a rate.
Ti Serbidor ti Panagmaneharipatungpalna ti ESL software stack. Daytoy ket mangmantener ti database ti produkto, mangiparang kadagiti plantilia ti panagiparang, dagiti bilin ti panagpabaro ti pila, ken mangilog kadagiti pasamak ti sistema. Dakkel ti simmayaatan dagiti pannakaipakat ti ulep iti napalabas a tallo a tawen. Para iti kaaduan a retailer iti baba ti 10,000 nga etiketa, ti ulep ket isu itan ti default a rekomendasion.

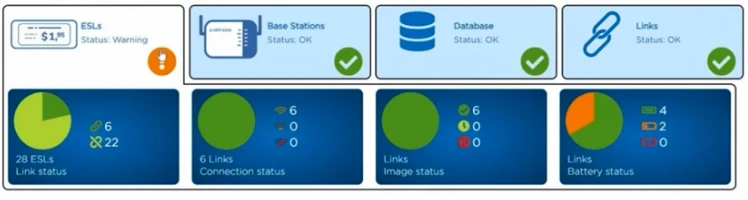

Software ti Panagmaneharmangipaay ti kontrol nga interface para iti panagirehistro ti etiketa, disenio ti plantilia, panagiskediul ti linaon, ken panagbantay ti sistema. Ti kalidad ti API ket nadumaduma unay iti nagbaetan dagiti aglaklako. Nagsayaat ti dokumentasion ti API ti Pricer. Simmayaat ti SES-imagotag's ngem adda pay laeng dagiti giwang. Dadduma kadagiti babbabassit a vendor ket addaan kadagiti API a marikna a kasla afterthoughts.
Surbey ti Site: Ti Pundasion ti Naballigi a Pannakaipasdek
Segun iti maysa a panagadal idi 2022 babaen ti Retail Industry Leaders Association, dagiti saan nga umdas a surbey ti lugar ket makatulong iti agarup a 60% kadagiti pannakapaay ti pannakaipakat ti ESL a kasapulan ti dakkel a panagtrabaho manen.
Kalikaguman ti nainget a surbeytallo nga oras ti kabassitanpara iti 2,000-metro kuadrado a pagtagilakuan.

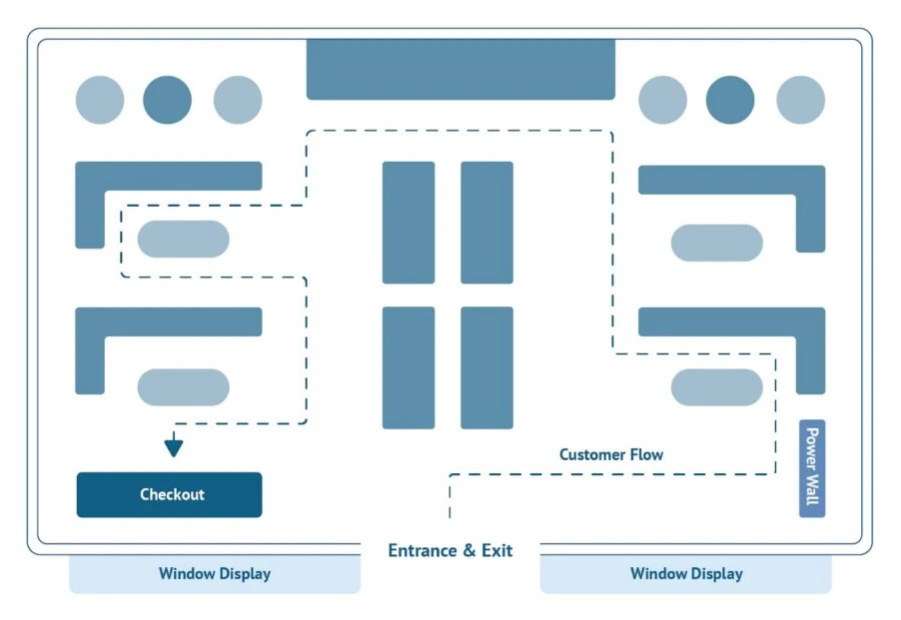

Panagsukima ti Pisikal nga Aglawlaw
Dokumentasion ti Plano ti Suelo
Mangala wenno mangaramid kadagiti detalyado a plano ti suelo a mangipakita kadagiti posision ti estante, orientasion, kangato, ken materiales a pagbangon. Dagiti kasapulan nga impormasion ket mairaman dagiti lokasion ken kita ti yunit ti refrigeration, dagiti estruktural nga adigi ken diding, dagiti panagduduma ti kangato ti tawa, ken dagiti agdama nga imprastruktura ti koriente ken network.
Rumbeng a maberipika dagiti plano ti suelo nga impaay ti tiendaan. Maysa nga instalasion ti Kroger idiay Ohio ti addaan iti naited a plano ti suelo nga uppat a tawenen ken saan a nangipakita iti naan-anay a pannakapabaro ti seksion ti refrigeration. Kasapulan ti panagplano manen dagiti posision ti base station iti maikadua nga aldaw ti pannakaipasdek. Maliklikan dayta a kasasaad no umiso ti panangpaneknek.
Klasipikasion ti Estante
Tunggal kita ti estante ket naiduma ti kababalinna para kadagiti signal ti RF, ken ti pannakaawat no ania ti adda iti tiendaan ket nasken sakbay ti panagorder ti panagikabil ti hardware.
Dagiti gagangay a metal a gondola-ti tinapay ken manteka ti kaaduan a pagtagilakuan-ket pakaigapuan ti kalkalainganna a panagpabassit ti signal. Nasayaat ti panagtrabaho dagiti rail clip ditoy; Dagiti K-serye a klip ni Pricer ken dagiti SmartTAG a klip ti SES-imagotag ket nangipakitada ti agtultuloy a balligi.Wire basket nga estanteket aktual a nalaklaka a pagtrabahoan yantangay ti silulukat a disenio ket mangpataud iti bassit a pannakasinga ti RF. Epektibo dagiti adaptor ti kawit, nupay dagiti isyu ti panagdayyeg ket mabalin a mapasamak kadagiti nangato-a lugar ti patauden ti trapiko a dagiti kustomer ket kankanayon a mangagaw kadagiti banag.
Dagiti sarming a display caseket diretso-nababa a panagpabassit, ken urayno ti adhesive wenno magnetic mounting ket agtrabaho. 3Ti M VHB tape ket kaykayat para kadagiti permanente nga instalasion gapu ta saan nga ag-shift iti panaglabas ti panawen.Refrigerated cases nga addaan kadagiti naserraan a ridaw-daytoy ti panagisaad a mangpataud kadagiti pannakapaay ti proyekto. Mapasamak ti nakaro a pannakapabassit babaen ti sarming ken metal a kuadro. Makinruar a magnetic mount laeng. Saan koma a padasen ti internal placement uray ania dagiti pammatalged ti aglaklako. Kanayon a saan a maakseptar dagiti drop rates iti internal placement.
Dagiti yunit ti freezernakarkaro pay. Saan a mairekomendar ti internal placement. Panawen. Saan a nakapataud kadagiti mapagtalkan a resulta ti panageksperimento kadagiti range extender, espesial nga antenna, ken panangiposision manen. I-mount iti ruar wenno saan a pulos nga i-mount.
RF Panag-analisar ti Aglawlaw
Idokumento amin a 2.4GHz emitters. Dagiti puntos ti panagserrek ti WiFi ket nalawag-dagiti panagituding ti kanal ti rekord. Ngem dikay liplipatan dagiti Bluetooth beacon (nga umad-adu a gagangay para iti customer analytics), wireless security camera, microwave oven kadagiti break room, ken IoT sensor.
Sumagmamano a sistema ti silaw ti LED-nangruna dagiti masirib/nakonekta-ket mangpataud iti umdas a 2.4GHz nga arimbangaw tapno mangpataud kadagiti sagpaminsan a pannakapaay ti panagpabaro. Maysa a pannakaipasdek ti tiendaan ti Target ti kasapulan ti dua nga aldaw a panangrisut iti parikut sakbay a nailasin ti korelasion iti baro a sistemada a mangkontrol iti silaw. Sukimaten ti amin.
Ti wagas ti libro ti pagadalan ket mairaman dagiti panagkalkula ti pannakapukaw ti dalan nga addaan kadagiti pormula a kas ti PL(d)=PL(d3) + 10n log11(d/d3) + Xσ. Iti praktis, masursuro dagiti nagaspang a pagannurotan ket kalpasanna mapasingkedan babaen ti panangsubok. Dagiti metal a gondola ket naputed ti range iti mabalin a 12-15 a metro iti tunggal base station. Iti asideg ti refrigeration, putden dayta iti kagudua. Iti likudan dagiti kongkreto nga adigi, kasapulan ti linia-ti-sight wenno ti naisangsangayan a base station. Ti panagsubok ti pannagna-nasaklaw idi agangay-ket isu ti aktual a mangibaga no agtrabaho ti sakup.
Panagplano ti Kaadu ti Etiketa
Bilangen dagiti SKU iti tunggal linear a metro ti estante nga espasio para iti tunggal departamento. Ti groseri ket kadawyan nga agpataray iti 8-12 nga SKU iti tunggal maysa a metro. Ti salun-at ken kinapintas ket adda iti amin a lugar-standard drugstore shelving ket mabalin a 15-20, ngem ti maysa a Sephora-style display ket mabalin a mangdungpar iti 40+. Electronics runs sparse iti 3-6 iti kada metro. Apparel nga umasping iti 4-8.
Imultiplikar iti dagup a kaatiddog ti estante iti tunggal departamento. Agnayon5% nga contingencypara kadagiti baro a pannakaiyam-ammo ti produkto-wenno10%no masansan nga aramiden ti retailer ti panagbalbaliw ti planogram.
Para iti pannakaiwaras ti kadakkel, kaaduan kadagiti deployment ket agngudo iti aglawlaw60-70% nga babassit nga etiketa (1.54") ., 15-20% kalalainganna (2.13") ., ken ti nabati ket nabingbingay iti nagbaetan ti 2.9" ken dakdakkel a kadakkel. Dagiti aglaklako ket kanayon nga underorder ti 2.9" a kadakkel iti damo, kalpasanna agsublida para iti ad-adu pay. Dagiti promosional a displey ti mangtignay iti margin, ket kayat dagiti manedyer ti tiendaan dagiti dadakkel nga etiketa para kadagita a spot. Agbadyet maitunos iti dayta.
Imprastruktura ti Network
Kaadu ti Base Station
Ti teoretikal a sakup iti nawaya nga espasio ket 25-30 a metro. Awan serserbi dayta a numero iti pudno a tiendaan. Iti metal shelving ti realistiko a range ket10-15 nga metro. Dagiti sona ti refrigerator ket bumaba iti5-8 nga metro.
Saan a komplikado ti aktual a panagkuenta. Biningay ti suelo kadagiti sona babaen ti kita ti obstruction, iyaplikar ti realistiko a radius ti sakup para iti tunggal sona, gupgopen dagiti kasapulan a base station, kalpasanna inayon20% ti redundansia. Dayta a redundancy ti mangtaginayon iti refresh success rate iti ngato ti 99% ken manglapped kadagiti midnight emergency calls no matay ti maysa a base station.
Maysa a 2,000 a metro kuadrado a groseri ti nadadael a kastoy: ti gagangay a lugar a paggatangan ket nangala iti agarup 1,400 a metro kuadrado ken kasapulanna ti 4 a base station. Ti paset ti refrigeration iti 400 a metro kuadrado ket kasapulan ti 3 a base station gapu iti nababa a range. Ti bassit a nangato-densidad a lugar ti kosmetiko ket kasapulanna ti bukodna a base station. Dimteng ti dagup iti 8, ket buyogen ti redundancy ti order ket para iti 10.
Ti aglaklako-SES-imagotag iti daytoy a kaso-ket nangadaw iti 6. Saanda a nagbiddut manipud iti puro a panangmatmat ti sakup. Ngem 6 a base stations ti nangitulod koma iti nalabit 97% a refresh rates. Ti 10-yunit a pannakaipakat ket kankanayon a mangdungpar iti 99.5%+. Dayta a 2.5% a panagdumaduma ket mangipatarus iti 75 nga etiketa a saan nga agpabaro para iti panaglako iti ngudo ti lawas iti maysa a 3,000-etiketa a pagtagilakuan. Nainkalintegan ti ekstra a gastos iti hardware.
Pannakaikabil
Imonta iti nagbaetan3.0-4.0 nga metroiti ngato ti lebel ti suelo. Nababbaba ngem dayta ken dagiti lapped iti estante ti mangpapatay iti pannakasakup. Ti nangatngato ken ti pigsa ti senial aginggana kadagiti etiketa ti estante iti baba-ket mapukaw-a masansan a nangato-papartak nga SKU a kasapulan dagiti mapagtalkan a panagpabaro.
Iti horizontal, posision kadagiti nagsasabtan ti pasilio a sadiay adda dagiti nalawag a linia ti panagkita iti adu a direksion. Dimo pulos i-mount a direkta iti ngato dagiti refrigeration unit. Ti laeng pannakasinga ti compressor ti mangpataud kadagiti parikut.

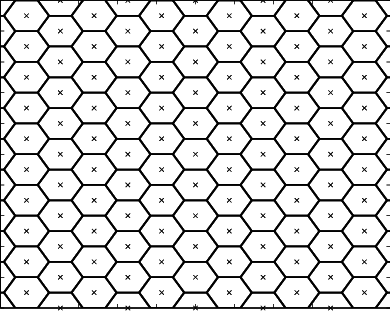

I-deploy iti ainnem a suli a padron ti gridimbes a kuadrado. Dagiti innem a suli a selula ket mangted ti agarup a 13% a nasaysayaat a sakup ti kalawa nga addaan iti isu met laeng a bilang ti batayan nga estasion. Daytoy ket narukod iti ballasiw ti adu a pannakaipakat.
Switches ken Cabling
Dagiti switch ti PoE+ket kasapulan-802.3at nga addaan iti di kumurang a 25.5W iti tunggal puerto. Usaren ti gigabit, saan a Fast Ethernet. Ti datos ti ladawan para kadagiti dadakkel nga etiketa ket agbottleneck kadagiti 100Mbps a silpo. Mangala ti managed switch para iti VLAN segmentation ken QoS. Ti bilang ti puerto ket rumbeng a base station count plus 30% headroom para iti masakbayan a panagpalawa.
Para iti panagkabel, .Cat6 wenno 6A ti nasalakniban, 90 metro a kangatuan a panagtaray iti tunggal TIA-568, pagtalinaeden ti 30cm a panagsisina manipud kadagiti kable ti koriente kadagiti agpapada a panagtaray. Agusar iti conduit wenno cable tray, nangruna kadagiti tiendaan a makita ti imprastruktura ti tawa. Awan kadagitoy ti ESL-espesipiko-daytoy ket pagalagadan a nasayaat nga aramid ti panagipasdek ti network.
Panakaipasdek ti Base Station

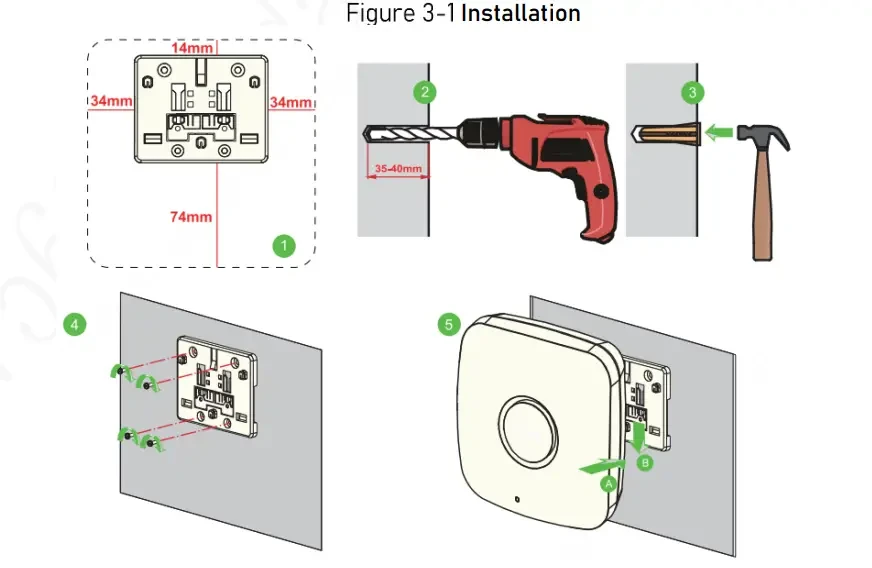

Kasapulan nga Alikamen ken Materiales
Power drill nga addaan hammer function, 8mm masonry bits (yeg dagiti reserba gapu ta kanen dagitoy ti kongkreto ti tawa), cable crimping tool, cable tester, laser distance meter, spirit level, torque screwdriver. Para kadagiti materiales: dagiti vendor-insuplay dagiti braket ti panagikabil (saan a sukatan), dagiti angkla ti panagpalawa, dagiti kable ti pat6 ti Cat6 iti nadumaduma a kaatiddog, dagiti singgalut ti kable a naandur iti UV-, ken dagiti etiketa ti kable.
Saan nga opsional dagiti etiketa ti kable.
Pamay-an ti Panag-install
Iyalis dagiti koordinado ti base station manipud iti panagplano agingga kadagiti pisikal a lokasion babaen ti panagusar ti laser distance meter. Markaam dagiti abut a pagikabilan. Mangala kadagiti retrato iti daytoy a tukad-no ti kliyente ket agsaludsod no apay a ti maysa a batayan nga estasion ket adda iti partikular a lokasion kalpasan ti innem a bulan, ti dokumentasion ket mangisalakan kadagiti argumento.
Agbarolina kadagiti abut, mangikabil kadagiti angkla, natalged dagiti bracket, paneknekan ti lebel, torque to spec (kadawyan a 2-3 Nm para iti M6 kadagiti angkla). Iruta ti kable ti network manipud iti PoE switch iti tunggal posision, a mangibati kadagiti 1-metro a service loop iti tunggal murdong. Ipatalged dagiti kable iti 1-metro nga aggigiddan ken etiketaen ti agsumbangir a murdong.
Suboken ti tunggal panagtaray ti kable sakbay nga ikabil ti base station.Isardeng babaen ti RJ45 a mangsurot iti T568B a pagalagadan, kalpasanna suboken para iti panagtultuloy ken pannakaituding ti pin. Dokumento dagiti resulta.
Apaman a maberipika dagiti kable, agkonekta iti base station, ag-mount iti bracket, paneknekan nga agsilnag ti power LED a mangipasimudaag iti naballigi a negosasion ti PoE. Irekord ti MAC address ken pisikal a lokasion. Rumbeng nga agparang ti yunit iti management software iti uneg ti 60 a segundo. No saan, kitaen nga umuna ti cable termination-90% ti oras nga isu ti problema, saan a depektibo a yunit.
Panakaipasdek ti Etiketa
Pre-Panagsagana ti Panag-install
Dagiti etiketa ket maipatulod iti deep sleep mode. Agduduma ti panagpaaktibo sigun iti agpatpataud ken daytoy ti nakaigapuan ti ad-adu a nasayang a panawen ngem iti dandani aniaman a sabali nga isyu.SES-imagotag ti imaheagusar ti buton a panangi-press-iggaman ti naikabil a buton iti 3-5 a segundo agingga nga agkimat ti LED.Pricerdagiti etiketa ket auto-mapukaw no makaduktalda ti balido a senial ti batayan nga estasion.Hanshow nikaaduanna nga agus-usar iti panangikkat iti tab ti bateria.Solumkasapulan ti magnetic activation pass iti rabaw ti naituding a sensor area.
Rumbeng nga ammo ti pamay-an ti panangpaaktibo sakbay ti aldaw ti pannakaipasdek. Nasayang dagiti team ti oras gapu ta awan ti nangriribuk a nangbasa a nasaksakbay iti pamay-an ti activation.
Panagrehistro iti batchket maikari iti oras ti setup. I-export dagiti serial number manipud iti dokumentasion ti panagipatulod, i-import iti software ti panagmanehar, pre-ituding kadagiti kodigo ti lokasion. Daytoy ket mangkissay ti tunggal-nga oras ti panagikabil ti etiketa babaen ti agarup a 40%. Naannayas ti panagtrabaho ti bulk import ti SES-imagotag. Ti Hanshow's ket agkasapulan ti espesipiko a panagpormat ti CSV a saan a nasayaat a nadokumento-awagan ti suportada para kadagiti plantilia no ti pagalagadan a panagala ket mangipuruak kadagiti biddut.
Dagiti Pamay-an ti Panagsilpo
Para kadagiti naiplano a pannakaipakat nga addaan kadagiti nasakbay a-naituding a posision, .agsasaruno a panagsilponasayaat ti panagtrabahona. Ti teknisian ket mapan iti naituding a posision, ag-scan ti barcode ti etiketa, ti sistema ket mangpasingked ti nasakbay a-naituding a panagsilpo, ti teknisian ket agmonta, dagiti pila ti sistema ket mangpabaro. Dagiti aduan kapadasan nga installer ket mangdungpar iti 80-100 nga etiketa iti kada oras iti kastoy a wagas.
Pudno a-panawen a panagsilpoadda kaipapanan no saan a naileppas dagiti planogram. I-scan ti barcode ti produkto iti estante, i-scan ti barcode ti etiketa, sistema ti mangparnuay iti binding iti tumatayab. In-inut iti 50-70 nga etiketa iti kada oras, ngem kasapulan no dadduma.
Bulk a panaggalutbabaen ti CSV upload ket kapartakan no ti nadalus a datos ket magun-od. Balidate a naimbag sakbay nga i-upload.
Pisikal a Panag-mount
Kaaduan nga estante ti panagtagilako ket agus-usar kadagiti C-kanal wenno T-kanal a riles kadagiti igid ti estante. Dagiti gagangay a profile ketDBR nga 39(39mm ti kangatona, gagangay kadagiti European hypermarket a kas iti Carrefour),HL nga 30(30mm, gagangay iti groseri ti Amianan nga America), ken nadumaduma a kalawa ti Data Strip iti panagtagilako iti bodega. Iparis ti clip iti profile, ikabil dagiti tab iti paglukatan ti riles, ikkan ti agpababa a presion bayat ti panag-slide nga agpasango, iruar. Ti spring tension ti mangikandado iti dayta iti lugarna. Beripikar ti etiketa ket mangsaranget ti horizontal sliding-dagiti kustomer ket kanayon a bump dagitoy.
Para kadagiti metal a rabaw nga awanan iti riles, wenno makinruar a pannakaikabil kadagiti refrigerated case, .magnetiko nga mountagtrabaho babaen ti sarming agingga iti agarup 6mm a kapuskol. Kastoy ti pannakataming dagiti naserraan a refrigerated case. Dalusan nga umuna ti rabaw babaen ti isopropyl alcohol.
Adhesive nga pag-mountiti sarming, plastik, wenno kayo ket nasken a permanente. 3M VHB tape ket mangpartuat kadagiti industrial-pigsa a singgalut. Ti panangikkat kasapulanna ti heat gun ken adhesive solvent, ket posible a madadael ti rabaw. Siguraduen a maawatan daytoy ti kliyente sakbay nga agusar iti pigket.
Panagsasaruno ti Panag-install
Kompletuen amin nga etiketa iti coverage zone ti maysa a base station sakbay nga umakar iti sumaruno. Daytoy ket mangipalubos ti dagus a panagpaneknek ken manglapped kadagiti agikabil manipud iti panagpartuat kadagiti anniniwan ti RF a manglapped kadagiti panagpabaro kadagiti nasapa a-naikabil nga etiketa.

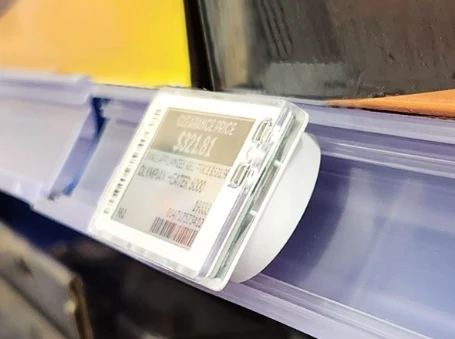

Ti prioridad nga urnos:end caps ken promotional displays umuna (kangatuan a pannakakita, ti panagmanehar ti tiendaan ket buyaenna dagitoy), dagiti departamento ti perimeter maikadua (kaatiddogan a panagtaray ti kable, nasapa a makatiliw kadagiti parikut ti imprastruktura), dagiti gondola ti sentro a pagtagilakuan maikatlo (kangatuan a densidad, kaaduan a maulit-ulit), dagiti espesialidad a lugar ket agpaut (isalakan ti narikut a trabaho ti refrigeration para no ti grupo ket addaan iti ritmo).
Para kadagiti deployment a nasurok a 3,000 nga etiketa, napateg ti estruktura ti team. Maysa a superbisor ti mangimatmaton iti panagayus ti trabaho ken mangasikaso iti komunikasion ti panangtarawidwid iti tiendaan. Dua a tao ti ag-scan/binding babaen kadagiti mobile device. Uppat nga installer ti agar-aramid iti physical mounting. Maysa a verifier a mangpasingked iti kinaumiso ti display ken mangdokumento kadagiti isyu. Daytoy a konfigurasion ti mangsustiner400-500 nga etiketa iti kada oras. Dagiti napadasan a bunggoy ket mabalinda a danog ti 600+, ngem dida agbadyet a mangipapan iti dayta a kapartak.
Konfigurasion ti Sistema
Dagiti Aggigiddan nga I-update
Daytoy ti biag ti bateria kontra ti panagsungbat a panagtagilako-off.
Ti panangisaad iti amin nga ag-update iti tunggal sumagmamano a minuto ket nagsayaat ti uni agingga a dagiti etiketa ket masukatan kalpasan ti 18 a bulan imbes nga 4 a tawen. Ti etiketa a ma-update iti tunggal 5 a minuto ket agarup a maibus8 a daras a naparpartakngem ti maysa iti 2-oras a siklo. Maysa a kadena ti groseri ti nangikeddeng iti intero a departamentoda iti produkto iti 5-minuto nga update gapu ta masansan nga agbaliwbaliw dagiti presio, kalpasanna masapul a sukatanda ti 400 nga etiketa dua a tawen kalpasanna.
Ti nainsiriban a pamay-an: usaren1-2 nga oras nga aggigiddankas default para iti kaaduan a banag. Umakar iti15-30 minutos nga updatespara kadagiti kategoria nga addaan iti masansan a panagbalbaliw ti presio kas iti produkto wenno kompetitibo a grocery items. Ireserba ti agresibo1-5 minutos nga settingpara kadagiti espesipiko nga SKU bayat dagiti espesipiko a promosion, saan a kas maysa a kubrekama a patakaran.
Panagpili iti Channel
Ti 2.4GHz band ket addaan iti 14 a channel, ngem laeng1, 6, ken 11ket saan a-agtuon kadagiti rehion ti FCC. Surbeyen ti agdama a WiFi deployment ken pilien dagiti ESL channels tapno maksayan ti overlap. No ti WiFi ket adda kadagiti kanal 1 ken 6, ikabil ti ESL iti 11. Kaaduan kadagiti sistema ti WiFi ti empresa ket mabalin a maitunos-makitinnulong iti grupo ti IT ti kliyente imbes nga agtrabaho laeng iti aglawlawda.
Rugian ti bileg ti panagipatulod iti kalalainganna (10-15 dBm). Umadu laeng no agtalinaed dagiti giwang ti sakup kalpasan ti panagoptimisar ti panagposision. Ti mapan iti nangatngato ket mangpaadu iti pannakasinga kadagiti dadduma a 2.4GHz a sistema agraman ti bukod a WiFi ti tiendaan.

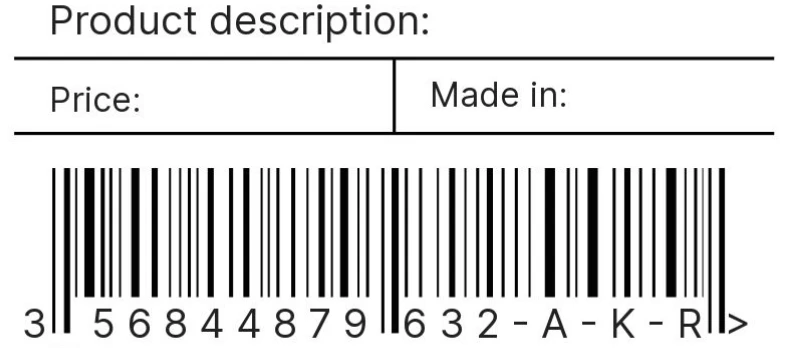

Disenyo ti Plantilia
Ti presio ket kasapulan nga isu ti kadakkelan nga elemento-kabassitan nga 48-a puntos a letrapara iti pannakabasa iti 1 a metro a distansia. Nagan ti produkto segundario. Barcode ti kadakkelna para iti mapagtalkan a panag-scan, .kabassitan nga 80% a panagpadakkelpara iti EAN-13. Ti panagpresyo ti yunit ket legal a kasapulan idiay EU ken adu nga estado ti E.U., isu a paneknekan dagiti lokal a kasapulan. Kasapulan dagiti bandera a pangpromosion dagiti agduma a kolor kadagiti tallo ti kolor a displey; paliiwenyo a ti nalabaga ket agparang a kas abuabu kadagiti monokromo nga etiketa, isu a disenioen a maitunos iti dayta.
Panagkaykaysa
Dua a wagas ti panagkonekta kadagiti sistema ti negosio.Modelo ti iduronaddaan ti ERP wenno POS a mangipatulod kadagiti panagpabaro ti presio babaen ti API no dagiti panagbalbaliw ket mapasamak-pudpudno-panawen a panagsinkronisar ngem kasapulan ti panangbalbaliw ti taudan a sistema.Guyoden ti modeloaddaan ti panagsaludsod ti serbidor ti ESL iti eskediul-nasimsimple a maipatungpal ngem mangiyam-ammo ti lag iti nagbaetan ti panagbalbaliw ti presio ken panagpabaro ti etiketa.
Para iti groseri ken elektroniko a sadiay masansan nga agbaliwbaliw dagiti presio, maikari ti panangiduron iti panagregget a mangitipon. Para kadagiti natalinaay nga aglawlaw ti panagpresyo a kas kadagiti hardware store, ti pull ket agtrabaho a nasayaat.
Direkta a koneksion ti databaseket maysa pay a pagpilian-saludsod ti lamisaan ti produkto para kadagiti rekord a nabaliwan manipud idi naudi a panagsinkronisar. Kanayon nga agkonekta iti replika, saan a produksion. Ti saan a nasayaat ti pannakaisuratna nga ESL a panagsaludsod ket nangibaba ti maysa a sistema ti POS bayat ti Black Friday iti maysa nga instalasion.
Dagiti aktual nga awag ti API ken dagiti panagsaludsod ti database ket dagiti diretso a REST a post ken dagiti SQL a panagpili. Ti karit ket ti kalidad ti datos ken panangtaming kadagiti biddut, saan a ti teknikal a panagtipon a mismo.
Panangsubok ken Panangipaneknek
Pannubok ti Pannagna
Ikabil dagiti etiketa ti pagsubok iti intero a tiendaan, agraman dagiti posision kadagiti beddeng ti sakup-ungto dagiti pasilio, suli, iti likudan dagiti adigi, asideg ken uneg dagiti sona ti refrigeration. I-trigger ti aggigiddan a panagpabaro kadagiti amin nga etiketa ti pagsubok. Aniaman nga etiketa a mapaay nga ag-update iti uneg ti 5 a minuto ket mangipakita ti giwang ti sakup. Ayosen dagitoy sakbay nga ituloy.
Para iti ad-adu a detalyado a panaganalisar, usaren dagiti ramit ti panagsukisok ti RF wenno ti sistema ti ESL a naibangon-kadagiti diagnostiko tapno mamapa ti pigsa ti senial. Maakseptar nga RSSI ti-70 dBm wenno napigpigsa. Iti nagbaetan ti -70 ken -80 ti dBm ket marginal-agtrabaho daytoy ngem namnamaen dagiti sagpaminsan a pannakapaay. Ti nakapkapuy ngem -80 dBm ket saan a maakseptar. Ipakita ti SES-imagotag ti per-label RSSI kadagiti diagnostikoda. Kasapulan ni Hanshow ti naisina nga alikamen ti surbey.
Panangsubok iti Panagpaay
Ipataray ti naan-anay a-panagpabaro ti pagtagilakuan. Dagiti target a metriko:99% balligi iti umuna a panangpadas, 99.9% kalpasan ti automatiko a panangpadas manen, pannakaileppas iti sidong ti 15 a minuto para kadagiti tiendaan iti sidong ti 5,000 nga etiketa. No dagitoy a numero ket saan a maidungpar, adda problema ti coverage, problema ti interference, wenno depektibo a hardware. Dika agpirma agingga a matungpal dagiti threshold.
Guyoden ti 5% a naiparparna a sample ken paneknekan dagiti naiparang a presio a maitunos iti taudan a sistema.Zero tolerance kadagiti di panagtutunos.Ania man a di panagtunos ket mangipakita ti biddut ti panagsilpo wenno pannakapaay ti panagtipon.
Para iti stress testing, tuladen ti flash sale babaen ti panangpabaro iti 50% kadagiti etiketa nga aggigiddan. Beripikar nga agtalinaed a responsive ti sistema ken nadalus ti proseso ti pila. Kasta met a suboken ti failover-diskonekta ti maysa a batayan nga estasion bayat ti aktibo a siklo ti panagpabaro ken pasingkedan dagiti naapektaran nga etiketa a mangala ti sakup manipud kadagiti kabangibang a yunit. Daytoy ti mangbalido a ti 20% a redundancy ket aktual nga agtrabaho.
No Agkamali Dagiti Bambanag
Maulit-ulit a tumaud dagitoy nga isyu.
Dagiti etiketa a saan a sumungbat:no ti LED ket saan a pulos nga agkimat, ti bateria ket saan a naaktibo-aramiden manen ti panagsasaruno ti panagpaaktibo. Agkimat ti LED ngem awan ti panagbalbaliw ti display kaipapananna a nalabit out of range ti etiketa. Dagiti paset wenno nabalitokan a panagpabaro ti display ket mangitudo ti pannakasinga ti RF-padasen dagiti nadumaduma a kanal ken aganup kadagiti agsasalip a taudan ti 2.4GHz. Ti daan a linaon a saan nga ag-update ket gistay kanayon a maysa a problema ti panagtengngel iti software ti panagmanehar.
Dagiti isyu ti base station:awan ti LED ti bileg ket kayatna a sawen a ti PoE ket saan a makinegosio-beripikar ti puerto ti switch ket aktual a mangsuporta ti PoE+ ken kitaen ti panagpatingga ti kable. Bileg ngem awan ti panagirehistro ti software ket panagisaad ti network-panagtuding ti IP, dagiti pagalagadan ti firewall, dagiti panagitunos ti VLAN. Dagiti sagpaminsan a pannakapaay iti maysa a sona ket mangisingasing ti borderline coverage manipud iti dayta a base station. Amin nga etiketa iti maysa a sona a mapaay nga aggigiddan ket kadawyan a kayatna a sawen a ti batayan nga estasion a mismo ket natay.
Dagiti parikut iti lebel ti sistema-:dagiti panagpabaro ti panagpila ngem saan a makadanon kadagiti etiketa ket mangipakita ti pannakadadael ti komunikasion iti nagbaetan ti serbidor ken dagiti batayan nga estasion-sukimaten ti dalan ti network ken irugi manen dagiti serbisio ti ESL. Dagiti di umiso a presio iti laksid ti umno a taudan a datos ket kayatna a sawen a ti panagtipon ti panagsinkronisar ket nadadael-agkali kadagiti log ti API. Ti nabannayat a sungbat ket mangitudo ti panagaramid ti database, nangruna kadagiti dakdakkel a pannakaipakat. Dagiti agpukaw a panagsilpo ket mangisingasing ti panagdadael ti datos-isubli manipud iti backup a dagus.
Panagtalinaed Dayta nga Agtaray
Awan ti sapasap a programa ti panangmantener, ngem ti panangilaksid iti sumagmamano a banag ket mangpataud kadagiti parikut.
Inaldawti panagbantay ket rumbeng nga automatiko babaen dagiti alerto ti sistema para kadagiti offline nga etiketa, nababa a bateria, ken dagiti napaay nga update.Linawas a linawas, repasuen dagiti report ti kasasaad ti etiketa ken sukimaten ti aniaman nga offline iti nasurok nga aldaw.Binulan, pisikal a sukimaten dagiti etiketa kadagiti natapok a lugar-dagiti departamento ti panaderia ket agdindinamag-ken spot-sukimaten ti kinaumiso.Tinawen a tinawen, repasuen no dagiti panagbalbaliw ti layout ti tiendaan ket nangapektar iti sakup ti base station ken iplano dagiti pannakasukat ti bateria.
Kadagiti bateria: dagiti etiketa ket saan a maserbisioan ti agar-aramat-, isu a ti sibubukel a yunit ket masukatan no maibus ti bateria. Dikay urayen dagiti pannakapaay. No 10% ti armada ti mangipakita kadagiti pakdaar ti nababa a bateria, ikabil ti order ti pannakasukat. Ad-adu ti magastos dagiti emerhensia nga order ken dagiti natay nga etiketa bayat dagiti promosion ket mangpataud kadagiti parikut.
Timbangan ti Panag-deploy
Bassit a deploymentiti sidong ti 500 nga etiketa ket kasapulan ti 1-2 a base station, maysa nga aldaw ti pannakaipasdek nga addaan iti dua a tao, ken cloud hosting. Nasayaat a starter projects para kadagiti teams a baro iti ESL.
Kalalainganna a deploymentmanipud 500 agingga iti 3,000 nga etiketa ket kasapulan ti 3-8 a base station, 2-4 nga aldaw nga addaan iti 4-6 a tao a grupo, ken aktual a panagplano ti proyekto.
Dakkel a pormat a pagtagilakuannga addaan iti 3,000-15,000 nga etiketa ket naiduma. Iplano para iti 8-25 a base station, 1-2 a lawas, team ti 8-12, ken on-premise servers para iti kinamapagtalkan. Agbalin a kasapulan ti phased deployment ken dedikado a panangtarawidwid iti proyekto.
Sukog ti empresaiti ngato ti 15,000 nga etiketa-dagiti bandera, dagiti dadakkel a supermarket-kayatna a sawen dagiti 25+ a batayan nga estasion, 2-4 a lawas, dagiti 15+ a grupo ti tao nga addaan kadagiti naisangayan nga akem, ken dagiti redundante nga imprastruktura. Mangala ti napadasan a tulong para iti umuna a pannakaipakat iti daytoy a rukod.
Listaan ti Panangsukimat iti Panangsigurado iti Kalidad
Sakbay a mangrugi:site survey a nakompleto kadagiti retrato, naimapa ti RF interference, namarkaan dagiti posision ti base station, naberipika ti imprastruktura ti network, nakumpirmaan dagiti kaadu ti etiketa babaen ti contingency, naipakaammo ti team, naipakaammo ti management ti tiendaan.
Bayat ti pannakaipasdek:dagiti base station iti umno a kangato, dagiti kable a nasubok sakbay ti termination, tunggal base station ket napasingkedan online sakbay nga umakar iti sumaruno, dagiti activations ket naberipika, dagiti bindings ket navalidate, dagiti zone refresh tests ket nakapasa iti 99%+, dagiti giwang ti sakup ket naaddress.
Kalpasan a malpas:naan-anay a pannakapabaro ti tiendaan iti sidong ti 15 a minuto, 99.9% a balligi ti nagun-od, naipasa ti panag-audit ti kinaumiso ti presio, naberipika ti panagtipon, nasanay dagiti tauhan, naited ti dokumentasion, napasingkedan dagiti kontak ti suporta, naipasdek ti eskediul ti pannakamantener.
