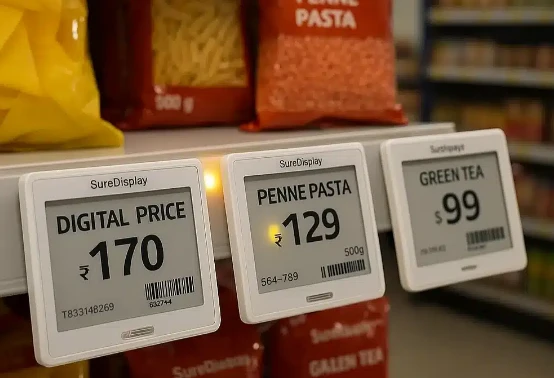

Adtoy ti saan a maawatan ti kaaduan a tattao maipapan iti ESL: ti agmaymaysa nga iskrin ket awan. Literal nga awan serserbina. Kasapulan ti agrupo dagiti agam-ammo a makatulongtapno maitulod ti datos iti dayta, .softwaretapno ibagana no ania ti ipakitana, kentattaotapno maipakat daytoy a sibubukel a sistema kadagiti pudno a pagtagilakuan-dayta ti mangbukel ti "solusion." Ti terminal a mismo, nga awan ti network, ket maysa a ladrilio. Ket no awan ti plataporma a mangpakan iti dayta iti datos, ania ti serserbina?
Iti maysa a proyekto, impapilit ti maysa a kliyente ti panangikabil kadagiti base station iti uneg dagiti ceiling panel gapu ta impagarupda a nadaldalus ti langana. Naibaga kadakuada a saan a nasayaat ti pannakastrek ti signal. Saanda a dimngeg. Tallo a lawas kalpasan ti pannakairuar, kagudua kadagiti etiketa iti frozen section ti mangipakpakita kadagiti nadadael a presio. Masapul a rip-aken ti amin ken aramiden manen dayta. Triple ti magastosda.Napateg ti panagplano iti RF.
Dagiti Etiketa a Bagi

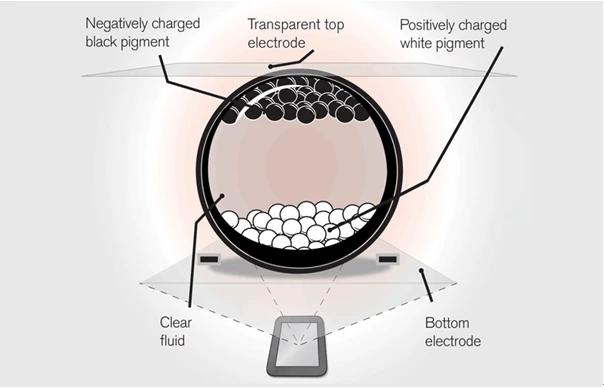

Apay nga E-tinta?
Dagiti terminal ti ESL ket bindend kadagiti e-ink screens (E-ink), ken daytoy a panagpili ket saan nga aksidente. Ti wagas nga inlawlawag idi ti maysa nga inheniero ti hardware: panunotem dagiti babassit a kapsula a napno kadagiti nangisit ken puraw a partikulo nga agtaytayab iti lana. Zap dagitoy iti koriente, aggaraw dagiti partikulo, agparang ti imahe. Apaman a maporma ti ladawan, agtalinaed laeng sadiay. Putden ti bileg, saan a napateg. Agtalinaed ti ladawan. Ti teknikal a termino ketbistable nga displaywenno kastoy.
Konsumo ti korientebayat ti static display ket dandani awan. Ti datos ti panagsubok ket mangipakita ti 2.13-pulgada a nangisit-ken-puraw nga etiketa nga agtartaray iti bateria ti buton ti CR2450, a mamindua a mangpabaro iti inaldaw, ket nagpaut6 agingga iti 8 a tawen. Uray no refresh frequency ti cranked agingga iti nasurok a 5 a daras iti inaldaw, dayta ket agarup 4 pay laeng a tawen.
Kalpasanna adda ti kinapudno a saan nga agiruar ti lawag-agtrabaho daytoy babaen ti panangiparangarang ti ambient light, isu met laeng a kas ti papel. Ammom kadi no kasano nga agbalin a naan-anay a di mabasa dagiti LCD screen no direkta a lawag ti init? E-tinta agtalinaed a naan-anay a nalawag. Kendagiti anggulo ti panagkitaket kangrunaan a saan a-isyu. Saan a kanayon a direkta nga agtaktakder dagiti kustomer iti sango ti etiketa, saan kadi? Saan a napateg ti e-tinta.
Adda ditoy ti maysa a banag a saan nga ammo ti adu a tattao: ti kangrunaan a teknolohia para kadagiti e-ink screen iti sangalubongan ket dandani monopolio babaen ti maysa a kompania-.Korporasion ti E Ink ti Taiwan. Dandani amin nga iskrin dagiti agpatpataud iti ESL ket naggapu iti E Ink wenno dagiti autorisado a kasosyo daytoy. Daytoy nga estruktural a banag ket dakkel ti epektona iti gastos ken kompetitibo a buya ti intero nga industria.

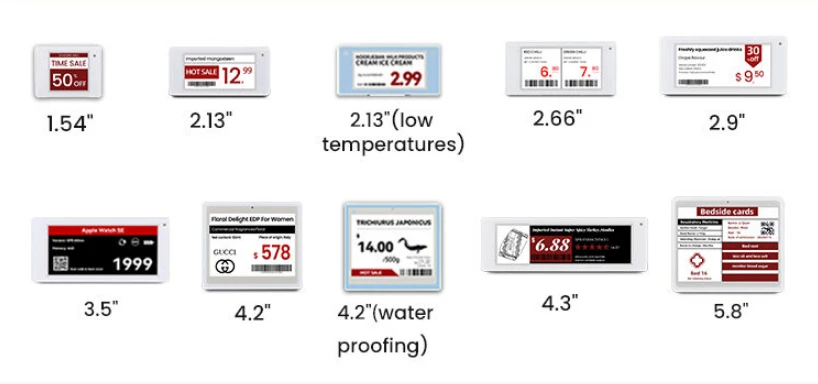

Dagiti Pagpilian iti Kadakkel
Size-wise, adda ti medyo nalawa a sakop:
1.5 a pulgada- regular nga igid ti estante para kadagiti inaldaw a produkto
2.9, 4.2 a pulgada- dagiti banag a kasapulan ti bassit nga ad-adu nga impormasion
6 a pulgada- presko a produkto, kuarto para iti nagtaudan, grado, mabalin a QR code
7.5 pulgada ken agpangato- dagiti end cap ken dagiti ulo ti kategoria, no dadduma aginggana iti 13 a pulgada
Agarup 13.3-pulgada a maus-usar kas mini digital a karatula, nupay iti dayta a punto mangrugin a nalawag ti linia nga addaan iti karatula.

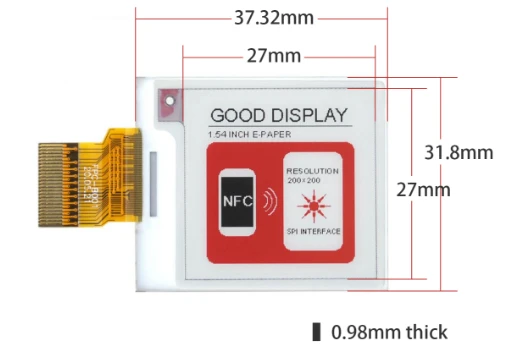

Dagiti Panagtagilako ti Kolor
Ita, ti e-tinta ket addaan kadagiti limitasionna. Dagiti immuna a bersion ket nangisit ken puraw laeng. Kalpasanna, naammuan dagiti agpatpataud no kasano ti mangnayon iti amaikatlo a kolor-kadawyan a nalabaga wenno duyaw-a dakkel idi para kadagiti promosional a panagayab. Iti nabiit pay adda ti panangiduron nga agturongnaan-anay -dagiti maiparang ti kolor.
Ania ti tradeoff, ken napateg dayta:
| Tipo | Oras ti Panagpabaro | Gastos (2.9-pulgada) . |
|---|---|---|
| Nangisit-ken-puraw | 1-2 nga segundo | Baseline |
| Tallo-kolor | 10-15 nga segundo | ~2x |
| Naan-anay-kolor | 20+ nga segundo | 3-4x |
Ti panagbuya iti tallo-kolor nga iskrin nga update ket kasla nasakit. Isu a kaaduan kadagiti aglaklako ket agtalinaed iti nangisit-ken-puraw wenno tallo-kolor. Ti naan-anay-kolor ket agannayas nga agparang itidagiti benneg ti kosmetiko, displey ti arak-lugar a ti biswal a presentasion ket maikari iti premium.
Apay a Napateg Uray Daytoy-Ti Aktual a Problema
Maysa a regional chain supermarket idiay Zhejiang ti nangaramid iti kalkulasion: para iti maysa kadagiti tiendaan da nga addaan42,000 nga SKU, maysa a panagbalbaliw ti presio ti promosional a pakairamanan ti 15% kadagiti produkto a kasapulan8 nga empleado nga agtartrabaho iti dandani 6 nga orastapno makompleto amin a panagbalbaliw ti etiketa. Sakbay a nalpasen ti panagbalbaliw ti etiketa, dakkel a paset dagiti kustomer ti nakakita kadagiti presio a di maitunos kadagiti presio ti checkout. Impakita ti internal audit data-da nga adda iti aglawlaw ti error rate para kadagiti paper price tags3.2%-agarup a 3 iti tunggal 100 a produkto ti di umiso ti presioda.
Ti di umiso a panagpresyo ket mangiturong iti agsasaruno a parikut:
Matakuatan dagiti kustomer iti panag-checkout a ti presio ket naiduma manipud iti presio ti estante-dakes unay a kapadasan
Iti adu a lugar, mabalin a maipasango kadagiti panaglabsingmulta
Saan a maipatungpal dagiti estratehia ti panangitandudo kas naiplano
Dagiti banag ti clearance ket maliwayanda ti optimal sales window-da
Ti ESL ket nasken nga arangtay. Iti tradisional a panagtagilako, "ti presio iti sistema" ken "ti presio iti estante" ket adda a kas dua nga agwaywayas a banag. No ti sistema ket mangbalbaliw ti presio, ti estante ket saan nga automatiko nga i-update-masapul ti maysa a tao a mapan mangbalbaliw iti daytoy. Dayta a "maysa" ket isu ti bottleneck iti panagipatulod ti impormasion-a mangyeg kadagiti pannakaat-atiddog, biddut, ken gastos. Ti aramiden ti ESL ket agusar iti teknolohia tapno maikkat daytoy a bottleneck, a mangipalubos iti datos nga agayus a direkta kadagiti terminal ti estante nga awan ti manual relay.
Yantangay ti panagtrabaho ti tao ti tengnged ti botelia, usaren ti teknolohia a mangsukat iti dayta. Iti kanito nga agbaliw ti datos iti sistema, iduronna dagiti etiketa babaen ti network, automatiko a ma-refresh dagiti etiketa. Awan ti magna kadagiti estante, awan ti papel, awan ti panagimprenta.Ti pannakataktak ket naikompresion manipud kadagiti oras agingga iti minuto, bumaba ti bilang dagiti biddut manipud sumagmamano a porsiento agingga iti dandani sero, bumassit unay dagiti gastos iti panagtrabaho.
No saanen a bottleneck ti panag-update iti presio, aglukat dagiti baro a posibilidad.Dinamiko a panagpresyoagbalin a posible. Dagiti online ken offline a presio ket mabalin nga agsinkron iti pudno-nga oras. Mabalin nga eksakto nga epektibo agingga iti maikadua dagiti aktibidad a pangpromosion. Dayta ti pudno a pategna.

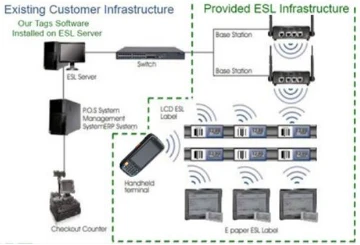

Ti Pedaso ti Komunikasion
Dagiti etiketa ket ima, dagiti base station ket nerbio, a responsable iti panangyallatiw kadagiti instruksion manipud iti utek (platform) agingga iti tunggal ima.
Dagiti estasion ti baseket kadawyan a patad a kahon-sukog, kapada ti kadakkel kadagiti home router, a naikabil kadagiti tawa, tuktok ti estante, wenno diding. Tunggal base station ket saklawen na ti range ti10 agingga iti 50 a metro, depende iti protocol ti komunikasion, bileg ti panagipatulod, ken pannakasinga ti aglawlaw. Ti gagangay a 3,000 a metro kuadrado a supermarket ti kadawyan a maipakat45 agingga iti 60 a base station, nga addaan iti presko a refrigerated area a kasapulan ti napuspuskol a pannakaipakat gapu kadagiti isyu ti signal shielding.
Dagiti Protocol ti Komunikasion
Ditoy a dagiti agpatpataud ket mangilasin ti bagida-dagiti protokol ti komunikasion. Adtoy ti inbinglay dagiti nadumaduma a vendor iti panaglabas dagiti tawen:
2.4GHz a Tagikua (SES-imagotag, Hanshow) .
Napan dagiti dadakkel a lallaki nga addaan iti 2.4GHz proprietary stuff. Ilawlawag dagiti inhenieroda a kayatda ti naan-anay a panangtengngel no kasano ti panagtignay ti protocol para iti ESL nga espesipiko. Adda kaipapanan. Ti pagdaksan-naminsan iti ekosistemada, .ti panagbalbaliw ket maysa a bang-ar. Saan a makisarita dagiti label-da kadagiti base station ti sabali. Kayat ti maysa a kliyente ti aglalaok ken agtunos. Saan a maaramid.
Sub-GHz (433MHz, 868MHz) nga .
Kaykayat ti dadduma a managlako dagiti nababbaba a frequency. Inlawlawag ti maysa a rep ti Pricer a dagiti nababbaba a frequency ket nasaysayaat a mangsuntok kadagiti lapped, a mangsurot iti no ania ti napaliiw iti maysa a proyekto ti bodega nga addaan iti adu a kongkreto. Ngem ti...agduduma dagiti pagannurotan iti tunggal pagilian, ket agngudo dagiti antena a dakdakkel. Maysa dayta a tradeoff.
Bluetooth Nababa nga Enerhia
Panaglatak, nangruna kadagiti baro nga agay-ayam. Dagiti chips ket rugit a nalaka itan, ken adda daytoy a panagayat a bay-an dagiti kustomer a mang-tap kadagiti teleponoda kadagiti etiketa para iti impormasion ti produkto. Nasayaat ti demo-na. Iti aktual a napuskol a deployment nupay kasta, tilimitasion ti rangerugian nga ipakita, ket addapanagpipigsa ti kanal. Iti maysa a proyekto, masapul a mailasin dagiti eskediul ti update gapu ta adu unay nga etiketa ti mangikagkagumaan nga agsao a maminsan.
Inpranalabaga
Usaren daytoy ti Pricer iti dadduma a sistemada. Nasayaat ti panagtrabahona no sadino nga adda dagiti isyu ti electromagnetic interference. Ngem adda kasapulan ti...nalawag a linia ti panagkita, nga, iti pudno a tiendaan nga addaan kadagiti tattao a magmagna ken dagiti bambanag a mayakar, ket saan a kanayon a realistiko.
Ti Paradox ti Bileg
Adtoy ti mamagbalin a talaga a narikut ti komunikasion ti ESL tapno umiso: dagiti etiketa ket kasapulan a dandani saan a mangsipsiput kadagiti bateria ti bileg-nga agpaut iti 5 aginggana iti 10 a tawen-ngem masapul pay laeng a makatiliwda kadagiti panagpabaro no maipatulod. Ti wagas a panangrisutda iti daytoy ket babaennaisinkronisar a pannaturog-siklo ti panagriing. Dagiti etiketa ket kangrunaan nga adda iti koma kaaduan a panawen, a makariing laeng iti maysa a paset ti segundo bayat dagiti naikeddeng a tawa tapno kitaen no adda aniaman a baro. Ipakita dagiti power profile a dagitoy a banag ket adda itimicroampere-level ti pannaturog iti nasurok a 99% ti panawen.
Apay a Ti RF Planning ket Mangaramid wenno Mangburak kadagiti Proyekto
Ditoy a rumbeng a mabusbos ti ad-adu a panawen, gapu ta medyo sumagmamano a proyekto ti ESL ket addaan iti balligi wenno pannakapaay a kaaduan a depende iti kalidad ti panagplano ti network ti komunikasion.
Metal nga estanteiyanninawna ken lapdanna dagiti signal, isu a masapul a siaannad a nadisenio dagiti posision ti base station
Dagiti kaso iti refrigeratorket kangrunaan a dagiti kulungan ti Faraday-metal nga kabinet, pannakasinga ti kompresor, dagiti sarming a ruangan amin ket mangapektar kadagiti senial. Gagangay a kasapulan dagiti agsina a relay device iti uneg
Dagiti panawen ti panag-update ti kangatuan kendoble ti saklawenpara kadagiti kangrunaan a lugar tapno malapdan dagiti agmaymaysa a punto ti pannakapaay

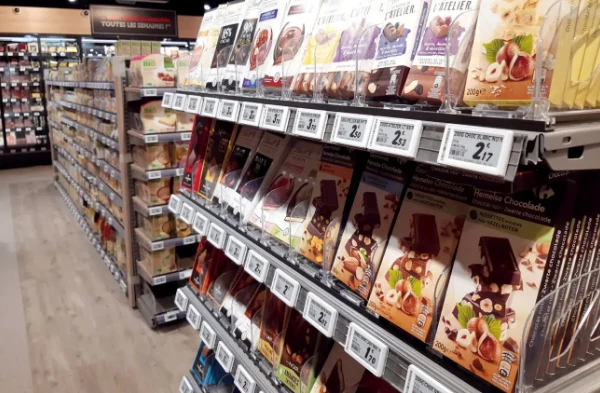

Isu nga Ania ti ESL, Aniaman-Maysa a Depinasion
Solusion ti Elektronika nga Etiketa ti Estante, nabingbingay:
Elektronika ngaTi - ket mangilasin daytoy manipud iti papel
Etiketa ti Estante- daytoy ket maysa nga etiketa ti estante, saan nga iskrin ti panaganunsio
Solusion- daytoy ket kompleto a solusion, saan a maymaysa a produkto
Apay a masapul a maawagan iti "solusion"? Ti agmaymaysa nga elektroniko nga etiketa ket pudno nga awan ti kaipapanan-saan a makagun-od kadagiti presio a bukodna, dina ammo no ania ti ipakitana a bukodna, saan a makabaro a bukodna. Masapul nga agpannuray dayta iti anetwork ti komunikasiontapno makaawat kadagiti instruksion, agpannuray iti aplataporma ti softwaretapno makagun-od iti datos. Dayta ti kita ti umuna a banag a mangbalkot iti ulom iti ESL.
Ti Software a Dasig
Kangrunaanna kasapulan nga adda sumagmamano a plataporma a mangguyod iti datos ti presio manipud iti ERP wenno POS, mangpanunot no ania ti mapan iti ania nga etiketa, ken mangiduron iti dayta. Adda dagiti editor ti plantilia para iti panagdisenio kadagiti layout ti etiketa, ken sumagmamano a lohika para iti no kaano nga iduron dagiti panagpabaro.
Tipaset ti panagtiponkadagiti addan a sistema-dayta a maipit dagiti proyekto iti adu a bulan. Legacy ERP, karkarna a pormat ti datos, departamento ti IT a saan a mangted iti access.
Pananggun-od iti Daytoy a Bambanag iti Tiendaan
Ti sistema ti ESL manipud iti awan agingga iti pannakaileppas ket kasapulan ti panaglabas iti kompleto a proseso ti pannakaipatungpal ti inhenieria. Ti kinarikut daytoy a proseso ket masansan a lumablabas kadagiti namnamaen dagiti umuna a-a panawen nga agar-aramat. Adu a proyekto ti agpaigid ditoy, isu a maikari daytoy a benneg iti pudno nga atension.

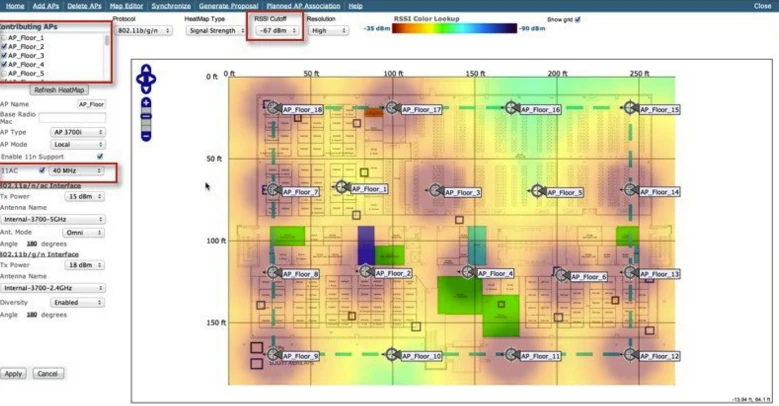

Ti Surbey ti RF-Sadino a Matay dagiti Proyekto
Ngem ti banag a mangpapatay iti kaaduan a proyekto?Surbey ti RF. Wenno imbes ketdi, ti kaawan ti umiso.
Agpannuray ti ESL iti wireless a komunikasion, ken dagiti pudno nga aglawlaw ti panagtagilako ket napno kadagiti lapped ken pannakasinga:
Metal nga estanteiyanninawna dagiti signal
Nalamiis nga kabinetket natural a kulungan ti Faraday
Konkreto a didingbloke ti pannakastrek
Dadduma pay a wireless devicesmangpataud iti pannakasinga
Bayat ti kaadu ti trapiko, .ti bagi ti tao a mismo ti mangagsep kadagiti signal
Ti umno a surbey ti RF ket talaga nga adu a trabaho. Mangrugi daytoy babaen ti panangimapa ti pisikal nga aglawlaw-no sadino ti ayan dagiti diding, no sadino ti ayan dagiti metal nga estante, no ania ti mangpataud ti pannakasinga. Kalpasanna dagiti panagsubok ti panagsaknap ti signal ipakitana no kasano nga aktual nga agtigtignay dagiti frequency iti dayta nga espesipiko nga espasio. Suboken dagiti kasasaad ti beddeng, dagiti karkarna a suli, dagiti lugar nga asideg iti pantalan ti karga. Ti rimmuar ket saan laeng a "ikabil dagiti batayan nga estasion ditoy"-daytoy ket rumbeng nga eksakto a panagposision, a kas ti agpababa aginggana ti sentimetro, a maikuyog kadagiti mapa ti sakup a mangipakpakita no sadino ti napigsa ti senial, no sadino ti nakapuy, ken no ania ti aramiden maipapan kadagiti lugar ti problema. Makabannog dayta, ngem makasalbar dayta iti bang-ar a nadakamat itay.
Adu kadagiti aglaklako ti manglaksid iti daytoy wenno aramidenda daytoy iti kagudua-assed tapno makasalbar kadagiti gastos. Kalpasanna, pampanunotenda no apay nga agtultuloy nga offline ti 15% kadagiti etiketa.
Panangtingiting iti Site
Umuna nga addang ket ti pannakaawat iti kasasaad ti tiendaan:
Pisikal nga aglawlaw- lugar ti pagtagilakuan, kangato ti tawa, layout ti suelo, dagiti kita ti estante
Kasapulan ti produkto- dagiti dagup nga SKU ket mangikeddeng ti kaadu ti etiketa, ti pannakaiwaras ti kategoria ket mangikeddeng kadagiti ratio ti kadakkel
IT nga aglawlaw- no ania dagiti bersion ti ERP/POS a tumartaray, ania ti kaasping ti imprastruktura ti network
Panakaipasdek ti Base Station
Pag-mount iti tawaket ti kadawyan nga asidegan-adda ti nalawag a linia ti panagkita kadagiti estante ken daytoy ket ruar ti dalan. Ngem no nababa unay ti tawa wenno awan ti nasayaat a mounting point, mabalinda ketdi ti mapan iti rabaw dagiti shelving units. Ti wall mounting ket agtrabaho kas suplemento para iti sumagmamano a lugar.
Gagangay a maited ti bileg babaenPoE, a kombeniente gapu ta maysa laeng a kable ti kasapulan nga agtaray. Kayatna a sawen nga agsubli ti PoE tapno mapaandar ti amin, ken depende iti setup, mabalin a lokal a server wenno gateway.
Dimo liplipatanUPS nga-no maiddep ti koriente ken ti sistema ket ag-crash a saan a grasia, mabalin a dadaelenna ti database.
Panag-deploy ti Etiketa
Awaten ti kargamento, sukimaten ida, ipatarayen dagiti activation test tapno masigurado nga aktual nga agtrabahoda
I-scan ti tunggal etiketa ken igalut iti katupag a produkto iti sistema
Agpannuray ti pisikal a pannakaipasdek no ania a kita ti estante ti naikabil
Dadduma nga etiketa ti ag-hook iti igid ti estante, dadduma ti ag-slide iti slot ti riles. Adda dagitidagiti magnetikopara kadagiti rabaw ti metal, .dagiti agdekketpara kadagiti nalannas a rabaw, kenbabassit a pagtakderanpara kadagiti display case. Awan ti komplikado, basta makabusbos iti panawen-no ar-aramiden ti rinibu kadagitoy.
Panangsubok & Panangipaneknek
Panagsubok ti panagandar- agtrabaho kadi ti amin a kas ninamnama?
Panangsubok ti saklawen- tunggal maysa nga etiketa
Panangsubok iti stress- iti sidong ti kangatuan a karga iti di kumurang a 72 nga oras
Ti panagtipon ti sistema ket nadakamaten-daytoy a matay dagiti proyekto. Ti laeng paset ti joint debugging ket mabalin nga alaenna ti sumagmamano a lawas no dagiti legacy a sistema ket umdas a nariribuk.
